气动水压增压帮浦

作动原理

1. 水帮浦静止时,活塞位于上方不动。
2. 开始进气后,活塞因空压,向下运动 。
3. 弹簧挤压后伸长,支撑活塞向上运动,空气排出。同时于吸水止逆阀座吸水。
4. 当活塞再次向下运动时,水于输出止逆阀座供给。
透过活塞来回的作 动原理增加压力,使水帮浦输出较高的水压。

  • 点击查看大图

特色介绍



·  利用空压驱动,输出高的水压
·  输出水压达设定压力即停止动作,节省能源;若输出压力下降则自动补压,具恒压、保压功能
·  临时停电或空气压力消失时,水压压力仍能长时间保持,具安全、高效能等优点
·  不同流量的帮浦可依需求搭配不同型式之回路控制系统
·  使用水作为压力传递之介质,水资源取得容易且不易造成环境污染
·  帮浦采用特殊材质制成,防止零件遇水生锈

注意事项

1. 空压压力 = 5 kg /cm2 (无负荷)
2. 水吐出压力为理论质,A = 空压操作压力
※ 可依需求订制特殊流量及输出压力

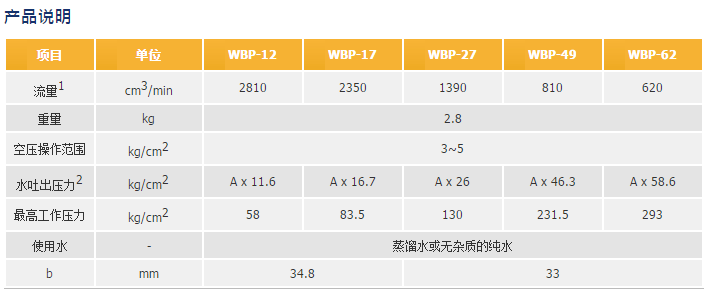

WBP 系列

  • 点击查看大图

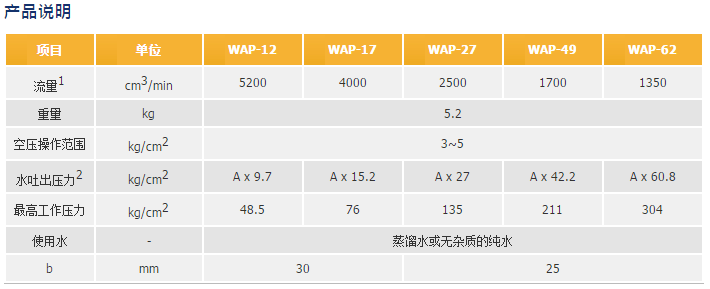

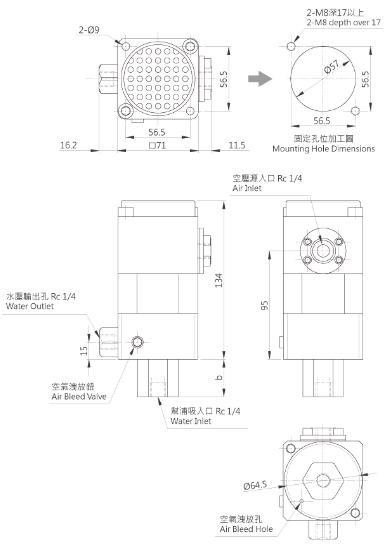

WAP 系列

特色介绍



·  利用空压驱动,输出高的水压
·  输出水压达设定压力即停止动作,节省能源;若输出压力下降则自动补压,具恒压、保压功能
·  临时停电或空气压力消失时,水压压力仍能长时间保持,具安全、高效能等优点
·  不同流量的帮浦可依需求搭配不同型式之回路控制系统
·  使用水作为压力传递之介质,水资源取得容易且不易造成环境污染
帮浦采用特殊材质制成,防止零件遇水生锈

注意事项

1. 空压压力 = 5 kg /cm2 (无负荷)
2. 水吐出压力为理论质,A = 空压操作压力
※ 可依需求订制特殊流量及输出压力

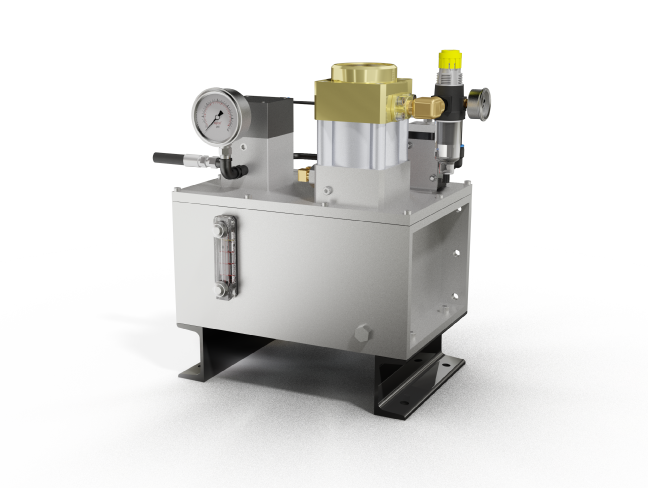

动力单元

WAP-12-05-VA1-F

特色介绍


       此动力单元由水压增压帮浦和一回路水压控制阀组成,可任意控制帮浦水压输出,其中配有零内漏阀装置,可长时间保持稳定的压力,确保安全。

  • 点击查看大图

注意事项

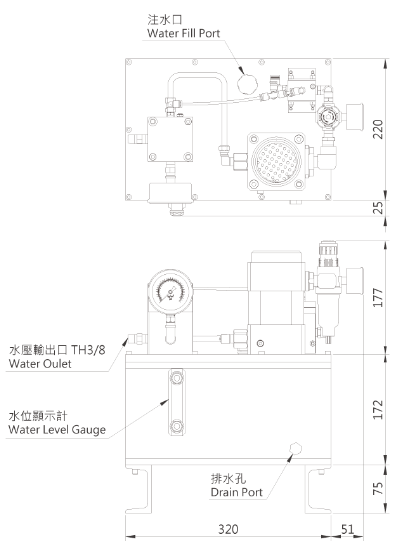

·  图面尺寸为水箱5L之规格
